T型過濾器

產品概述
過濾器是除去液體中少量固體顆粒的小型設備，可保護壓縮機、泵、儀表和其它設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護方便。本公司的過濾器具有結構緊湊、過濾能力大、壓損小、適用范圍廣、維護方便、價格低廉等優點，其主要適用的物料有：化工、石油化工生產中弱腐蝕性物料，如：水、油品、氨、烴類等。化工生產中的腐蝕性物料，如：燒堿、純堿、濃稀硫酸、碳酸、醛酸等。制冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糖漿等。

型號標注
本公司的管道過濾器，主要有：1、Y型過濾器 2、T型過濾器 3、籃式過濾器 4、臨時過濾器 5、氣體過濾器。其型號標注如下：

2、T型過濾器

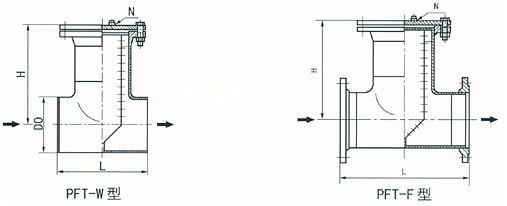

（1）T型對焊連接直通式過濾器（PFT-W型）（DN50～400，PN≤5.OMPa）
（2）T型法蘭連接直通式過濾器（PFT-F型）（DN50～400，PN≤5.OMPa）

PFTI—W、PFTI—F型

DN	TI-W型				TI-F型		N
	L	DO		H	L	H
	L	系列A	系列B	H	L	H
50	128	60.3	57	175	230	170	Rc3/8
65	152	76.1	76	195	260	170
80	172	88.9	89	210	290	180
100	210	114.3	108	230	350	200
125	248	139.7	133	310	390	230
150	286	168.3	159	335	435	250	Rc3/4
200	356	219.1	219	400	540	310	Rc3/4
250	432	273	273	450	640	370	M20×1.5
300	508	323.9	325	535	745	425
350	558	355.6	377	580	800	460
400	610	406.4	426	640	900	520

注：用戶在訂貨時請注明三通壁厚系列
（3）T型對焊連接折疊直通式過濾器（PFTM I—W型）（DN200—500，PN≤5.0MPa） PFTMI-W型

DN	DO		L	H	N
DN	系列A	系列B	L	H	N
200	219.1	219	356	380	M20×1.5
250	273	273	432	520
300	323.9	325	508	580
350	355.6	377	558	700
400	406.4	426	610	760
500	508	529	762	920

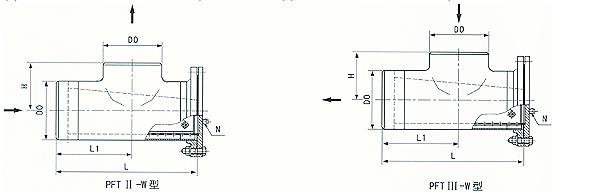

（4）T型對焊連接正折流式過濾器（PFT II—W型）（DN50～400，PN≤5.OMPa）
（5）T型對焊連接反折流式過濾器（PFT III—W型）（DN50～400，PN≤5.OMPa）

PFT II—W，PFT III—W型

DN	DO		L	H	L1	N
DN	系列A	系列B	L	H	L1	N
50	60.3	57	300	64	165	Rc3/8
65	76.1	76	340	76	185
80	88.9	89	370	86	195
100	114.3	108	425	105	220
125	139.7	133	465	124	240
150	168.3	159	520	143	270	Rc3/4
200	219.1	219	630	178	320	Rc3/4
250	273	273	740	216	370	M20×1.5
300	323.9	325	845	254	420
350	355.6	377	910	279	450
400	406.4	426	1040	305	520

（6）T型法蘭連接正折流式過濾器（PFT II—F型）（DN50～400，PN≤5.OMPa）
（7）T型法蘭連接反折流式過濾器（PFT III—F型）（DN50～400，PN≤5.OMPa）
PFI II—F型，PFT III—F型

DN	L	H	L1	N
50	300	165	165	Rc3/8
65	340	185	185
80	370	195	195
100	425	195	220
125	465	195	240
150	520	215	270
200	630	270	320	Rc3/4
250	740	320	370	Rc3/4
300	845	370	420	M20×1.5
350	910	400	450
400	1040	450	520

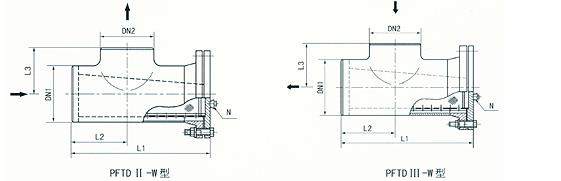

（8）T型異徑對焊連接正折流式過濾器（PFTDII—F型）（DN50X40～300×X250，PN≤10.OMPa）
（9）T型異徑對焊連接反折流式過濾器（PFTDIII—F型）（DN50X40～300×250，PN≤10.OMPa）

PFTD II—W，PFTD III—W型

DN1×DN2	DN1×DN2		L2	L3	L1					N
DN1×DN2	系列A	系列B	L2	L3	PN2.0	PN2.5	PN4.0	PN5.0	PN10.0	N
50×40	60.3×48.3	57×45	64	60	213	202	202	222	228	Rc3/8
80×50	88.9×60.3	89×57	86	76	268	216	263	282	289
80×65	88.9×76.1	89×76	86	83	268	261	263	282	289
100×65	114.3×76.1	108×76	105	95	312	304	314	330	352
100×80	114.3×88.9	108×89	105	98	312	304	314	330	352
150×100	168.3×114.3	159×108	143	130	402	392	394	423	453	Rc3/4
200×100	219.1×114.3	219×108	178	156	489	469	487	510	546
250×150	273×168.3	273×159	216	194	566	550	579	599	649
250×200	273×219.1	273×219	216	203	566	550	579	599	649	M20×1.5
300×250	323.9×273	325×273	254	241	656	632	670	691	732	M20×1.5
